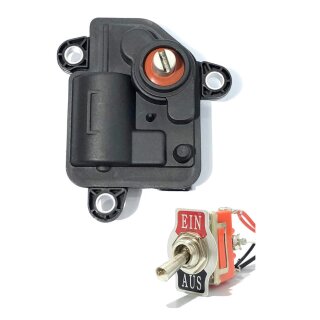

Stellantrieb für Auspuffklappen
mit 12-Volt-Ansteuerung.
Dieser Stellantrieb/Stellmotor passt von den Befestigungspunkten in die Auspuffanlagen einiger Fahrzeughersteller.
Feder und Bohrungen sind passend zu dem OEM 4 poligem Stellantrieben.
Unterschied zum Original: Stecker und Ansteuerung:
Ansteuerung erfolgt mit 12 Volt, es wird kein Datensignal für das Öffnen und Schließen benötigt.
Der Anschluss ist 3-polig und die Zustände AUF und ZU können geschaltet werden.
Es handelt sich bei diesem Artikel nicht um ein Originalteil eines Fahrzeugherstellers oder dessen Zulieferer.
Trotzdem handelt es sich bei diesem Produkt um OE-Qualität.
Inkl. Anschlusskabel und mit Kippschalter, passenden Stecker und 12V-Anschluss.
Kabellänge: 4 m Stellmotor/Schalter, 1 m Schalter/Stromquelle
Optionales Funkmodul:
ART-108984 Funkmodul elek. Klappe
ART-109195 Funkmodul elek. Klappe vorkonfektioniert.
Anschluss und Signal:
- weiss - Signal
- schwarz - Minus
- rot - Plus
Plus Signal, der Motor dreht im Uhrzeigersinn.
Minus, der Motor dreht gegen den Uhrzeigersinn.
Endanschlag wird vom Stellantrieb im eingebauten Zustand selbst erkannt.
Die Signalleitung muss immer mit jeweils Plus oder Minus belegt sein.
Stromaufnahme im Ruhezustand ca. 30mA
Bitte beachten Sie die Maße und den Anschluss, es gibt unterschiedliche Bauformen und Hersteller!
Original Fahrzeughersteller Stellantriebe haben bei gleichen Steckern unterschiedliche Pin-Belegung und Ansteuerung.
Verwenden Sie das Produkt nur mit begefügten Anschlusskabeln und bei zwei Auspuffklappen immer paarweise tauschen.
Hinweise:
Motorsport Zubehör Artikel, kein Ersatz- oder Reparaturteil.
Kein Gutachten oder Zulassung für den Straßenverkehr.
Nur für Export, Motorsport oder Showfahrzeuge geeignet.
Sicherheitshinweise:
- Einbau darf nur durch Elektronik- oder Mechatronik-Fachkräfte durchgeführt werden.
- Vor Installation oder Öffnen des Gehäuses spannungsfrei schalten.
- Elektrische oder elektronische Produkte können ein Risiko für Feuer oder einen Stromschlag darstellen.
- Die Steuerung ist für Motorsport und Showzwecke konzipiert, keine Zulassung für den Straßenverkehr, kein TÜV oder ABE-Gutachten.
- Benutzung und Installation auf eigene Gefahr, keine Haftung für Schäden.
- Falsch eingestellte Steuerungen können zu Schäden am Motor oder Fahrzeug führen (z.B. geschlossene Klappe bei Volllast).
- Bitte beachten Sie die Sauberkeit, Unversehrtheit und den korrekten Sitz der Dichtungen und Anschlüsse des Produkts vor und nach dem Einbau, anderenfalls können Defekte auftreten oder Schäden entstehen.
- Überprüfen Sie das Produkt vor dem Gebrauch und der Installation sorgfältig auf Unversehrtheit. Sollte Ihnen ein Mangel auffallen, benutzen Sie das Produkt nicht und treten mit uns in Kontakt.
- Benutzen Sie das Produkt nur für die aufgeführten Einbauzwecke und prüfen Sie vor Einbau oder Benutzung die Verwendbarkeit. Bei Fragen dazu, treten Sie mit uns in Kontakt.
